①無(wú)彈簧導(dǎo)向時(shí)的使用
在沒(méi)有彈簧導(dǎo)向的條件下使用時(shí)，彈簧會(huì)發(fā)生彎曲，彎曲的內(nèi)側(cè)會(huì)產(chǎn)生局部高應(yīng)力，導(dǎo)致最終折損。因此，請(qǐng)務(wù)必使用導(dǎo)銷(xiāo)、外徑導(dǎo)承等彈簧導(dǎo)承。
※一般說(shuō)來(lái)，通過(guò)內(nèi)徑側(cè)導(dǎo)承將導(dǎo)銷(xiāo)自上而下貫通后使用最為理想。
②有關(guān)彈簧的內(nèi)徑與導(dǎo)銷(xiāo)
建議導(dǎo)銷(xiāo)桿徑設(shè)定為比彈簧內(nèi)徑小1.0mm左右。如果與導(dǎo)銷(xiāo)之間的間隙較小，導(dǎo)銷(xiāo)就會(huì)使彈簧內(nèi)徑產(chǎn)生磨損，并以磨損部為起點(diǎn)，導(dǎo)致最終折損。另外，如果與導(dǎo)銷(xiāo)之間的間隙過(guò)大，則會(huì)導(dǎo)致縱彎曲。

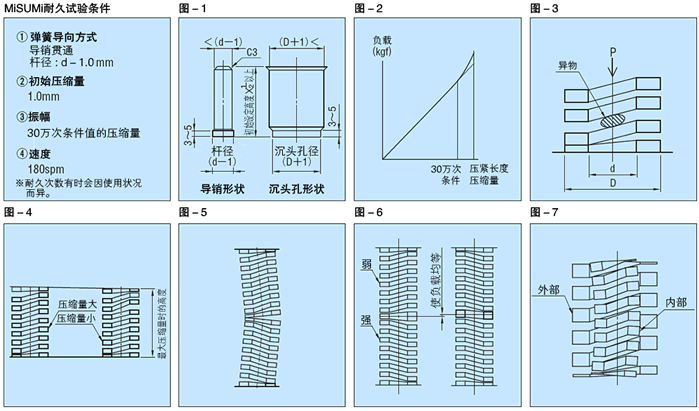

另外，如圖−1所示，自由長(zhǎng)度較長(zhǎng)的彈簧(自由長(zhǎng)度/外徑＝4以上的彈簧)，其導(dǎo)銷(xiāo)需帶有落差，以免橫彎曲時(shí)接觸彈簧內(nèi)徑。
③有關(guān)彈簧的外徑與沉頭孔
建議沉頭孔徑設(shè)定為比彈簧外徑大1.5mm左右。如果與沉頭孔之間的間隙較小時(shí)，會(huì)因彈簧壓縮后外徑側(cè)膨脹，而導(dǎo)致外徑受到約束，形成應(yīng)力集中，產(chǎn)生最終折損。自由長(zhǎng)度較長(zhǎng)的彈簧采用如圖−1所示沉頭孔形狀是比較理想的。
④導(dǎo)承長(zhǎng)度、沉頭孔深度較小時(shí)
如果導(dǎo)承長(zhǎng)度較小，彈簧縱彎曲時(shí)則會(huì)接觸導(dǎo)承前端部，產(chǎn)生摩擦，導(dǎo)致最終折損。建議將導(dǎo)承長(zhǎng)度設(shè)為初始設(shè)定高度×1/2以上。另外，進(jìn)行約C3大小的倒角處理。
⑤超過(guò)最大壓縮量(30萬(wàn)次)的使用(在接近壓緊長(zhǎng)度使用時(shí))
使用次數(shù)超過(guò)30萬(wàn)次以上時(shí)，截面會(huì)產(chǎn)生超過(guò)計(jì)算值的高應(yīng)力，導(dǎo)致最終折損。 另外，由于在接近壓緊長(zhǎng)度，有效彈簧卷部逐漸密著，彈簧常數(shù)增大，如圖−2所示，負(fù)載線(xiàn)圖升高，因而會(huì)產(chǎn)生高應(yīng)力，導(dǎo)致最終折損。這也是導(dǎo)致變形的原因。因此，使用次數(shù)不要超過(guò)30萬(wàn)次。
⑥無(wú)預(yù)壓時(shí)的使用
如果有間隙，彈簧就會(huì)上下運(yùn)動(dòng)而產(chǎn)生沖擊力，并發(fā)生縱彎曲與橫彎曲。如果進(jìn)行預(yù)壓后再使用，彈簧的上下面就會(huì)變得穩(wěn)定。
⑦夾住廢料、異物狀態(tài)下的使用
如果夾住異物，那么相應(yīng)部分的彈簧卷就不會(huì)有作用，如圖-3所示，而造成除此之外的部分壓縮，這實(shí)際上相當(dāng)于減少了有效彈簧卷數(shù)，因而會(huì)產(chǎn)生高應(yīng)力，導(dǎo)致最終折損。因此請(qǐng)注意不要使異物進(jìn)入。
⑧安裝面平行度較差場(chǎng)所的使用
如果安裝面的平行度較差，彈簧就會(huì)產(chǎn)生橫彎曲，彎曲的內(nèi)側(cè)產(chǎn)生局部高應(yīng)力，導(dǎo)致最終折損。另外，如圖-4所示，模具的平行度較差時(shí)，也會(huì)由于彈簧彎曲、30萬(wàn)次以上的使用等，導(dǎo)致最終折損。請(qǐng)改善安裝面的平行度，并且不要超過(guò)30萬(wàn)次的使用條件。
⑨彈簧直列使用
直列使用時(shí)，如圖-5所示，彈簧產(chǎn)生彎曲，有時(shí)還卡在導(dǎo)銷(xiāo)、沉頭孔上，并以與①相同的理由，導(dǎo)致最終折損。另外，由于彈簧負(fù)載的差異，負(fù)載較小的彈簧抵擋不住負(fù)載較大的彈簧(圖-6)， 使得小負(fù)載彈簧的壓縮量增大，導(dǎo)致耐久性降低以及折損。兩個(gè)彈簧直列使用時(shí)，每個(gè)彈簧常數(shù)值均減半。
⑩彈簧成對(duì)使用
如圖-7所示，彈簧成對(duì)使用時(shí)，彈簧產(chǎn)生縱彎曲后，內(nèi)部就會(huì)進(jìn)入到外部的線(xiàn)之間(反之亦然)，并以與④相同的理由，導(dǎo)致最終折損。
⑪彈簧橫向使用
彈簧橫向使用時(shí)，導(dǎo)銷(xiāo)會(huì)使彈簧內(nèi)徑產(chǎn)生磨損，并以磨損部為起點(diǎn)，導(dǎo)致最終折損。
⑫標(biāo)準(zhǔn)件彈簧應(yīng)在-30℃～220℃以下使用性能不會(huì)變化，特殊要求可以來(lái)電定做。
